用PN標記的鋼制管法蘭蓋的型式包括平面、突面、凹凸面、榫槽面、〇形圈面及環 連接面6種

PN 2. 5、PN 6、PN 10'PN 16、PN 25、PN 40、PN 63、PN 100 及 PN 160 的鋼制管法 蘭蓋尺寸


法蘭蓋凸出部分高度與梯形槽深度尺寸£：相同，但不受梯形槽深度尺寸£：公差的限制。允許采用 如虛線所示輪廓的全平面型式。

用PN標記的法蘭蓋密封面尺寸（GB/T 9123—2010)

公稱 尺寸 DN	公稱壓力						/" mm	h! mm	/" mm	/" mm	W/ mm	X/ mm	y/ mm	Z/ mm	a	尺" mm
	PN 2.[	PN 6	PN 10	PN 16	PN 25	PN40
	d / mm
10	35	35	40	40	40	40	2	4.5	4.0	2.0	24	34	35	23	?
15	40	40	45	45	45	45					29	39	40	28	?
20	50	50	58	58	58	58					36	50	51	35	41?	2. 5
25	60	60	68	68	68	68					43	57	58	42
32	70	70	78	78	78	78					51	65	66	50
40	80	80	88	88	88	88	3				61	75	76	60
50	90	90	102	102	102	102					73	87	88	72
65	110	110	122	122	122	122					95	109	110	94
80	128	128	138	138	138	138					106	120	121	105
100	148	148	158	158	162	162		5.0	4.5	2.5	129	149	150	128	32?	3
125	178	178	188	188	188	188					155	175	176	154
150	202	202	212	212	218	218					183	203	204	182
200	258	258	268	268	278	285					239	259	260	238
250	312	312	320	320	335	345					292	312	313	291
300	365	365	370	378	395	410	4				343	363	364	342
350	415	415	430	438	450	465		5. 5	5.0	3.0	395	421	422	394	27?	3. 5
400	465	465	482	490	505	535					447	473	474	446
450	520	520	532	550	555	560					497	523	524	496
500	570	570	585	610	615	615					549	575	576	548
600	670	670	685	725	720	735	5				649	675	676	648
700	775	775	800	795	820	840					751	777	778	750
800	880	880	905	900	930	960					856	882	883	855
900	980	980	1 005	1 000	1 030	1 070					961	987	988	960
1 000	1 080	1 080	1 110	1 115	1 140	1 180		6. 5	6. 0	4.0	1 062	1 092	1 094	1 060	28?	4
1 200	1 280	1 295	1 330	1 330	1 350	1 380					1 262	1 292	1 294	1 260
1 400	1 480	1 510	1 535	1 530	1 560	1 600					1 462	1 492	1 494	1 460
1 600	1 690	1 710	1 760	1 750	1 780	1 815					1 662	1 692	1 694	1 660
1 800	1 890	1 920	1 960	1 950	1 985	—					1 860	1 892	1 894	1 860
2 000	2 090	2 125	2 170	2 150	2 210	—					2 062	2 092	2 094	2 060

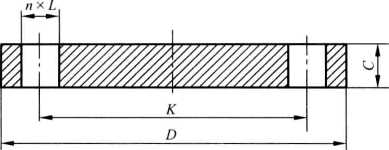

PN 2. 5鋼制管法蘭蓋尺寸（GB/T 9123—2010)



公稱 尺寸 DN	連接尺寸					法蘭蓋 厚度 C/mm
	法蘭 外徑 D/mm	螺栓孔中 心圓直徑 K/mm	螺栓孔 直徑 L/mm	螺 栓
				數量 «/個	螺紋 規格
10	75	50	11	4	M10	12
15	80	55	11	4	M10	12
20	90	65	11	4	M10	14
25	100	75	11	4	M10	14
32	120	90	14	4	M12	14
40	130	100	14	4	M12	14
50	140	110	14	4	M12	14
65	160	130	14	4	M12	14
80	190	150	18	4	M16	16
100	210	170	18	4	M16	16
125	240	200	18	8	M16	18
150	265	225	18	8	M16	18
200	320	280	18	8	M16	20
